三效蒸發器原理 ：將第一個蒸發器產生的二次蒸汽再次當作加熱源，引入另一個蒸發器，只要控制蒸發器內的壓力和溶液沸點，使其適當降低，則可利用第一個蒸發器產生的二次蒸汽進行加熱。此時，第一個蒸發器的冷凝處就是第二個蒸發器的加熱處。這就是多效蒸發原理。每個蒸發器稱為一效，通入生蒸汽的蒸發器為第一效，并由二次蒸汽通入方向依次為第二效、第三效等。

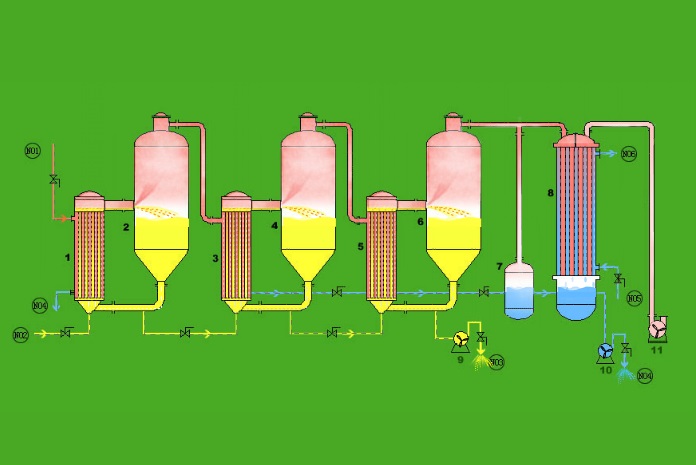

       NO1 生蒸汽進口 NO2 濃縮液進口 NO3 濃縮液出口 NO4 冷凝水出口 NO5 冷卻水進口 NO6 冷卻水出口

1 一效加熱器 2 一效分離器 3 二效加熱器 4 二效分離器 5 三效加熱器 6 三效分離器 7 汽水分離器 8 冷凝器 9 出料泵 10 冷凝水泵 11

水環式真空泵

本蒸發設備分別為：順流、錯流、逆流蒸發工藝，根據不同的物料特性，采用不同的蒸發工藝和設備材質。實現連續進料，連續出料，半自動化管理，在原來工藝基礎上進一步優化，大大減少了勞動力，以避免蒸發過程中操作不當引起跑料等優點。

一、適用范圍：

       適用于制藥、葡萄糖、淀粉、食品、化工、硫酸鎳等行業液料的濃縮和環保工程廢液處理回收、能滿足熱敏性物料濃縮的工藝要求。

二、設備特點：

A、主要由一效加熱室、蒸發室、二效加熱室、蒸發室、三效加熱室和冷凝受水器、預熱器、液位控制器等設備組成。采用SUS304不銹鋼精制而成。

B、蒸發溫度低，不破壞料液的物性，尤其適合于熱敏性物料的濃縮。

C、蒸發速度快，蒸發能力是國家定型蒸發器的4倍以上，而蒸汽耗量低70%左右。

D、濃縮比重大，物料在不銹鋼設備中密封無泡沫狀態下濃縮，產品達到GMP標準。

三效蒸發器主要有哪些優點

　　1、采用新型的氣匹分離裝置，沒有跑料現象，產品得率高。

　　2、蒸發器和冷凝水儲存器采用的是重疊結構，整套設備緊湊，占地面積小。

　　3、采用平流蒸發工藝，循環度大，蒸發速度高，受熱時間短，不容易結焦，清洗方便。

　　4、一次蒸汽的多次利用，冷凝水的過熱自蒸發器的有效保溫，使加熱蒸汽消耗量大，為降低蒸發1公斤的水所消耗的加熱蒸汽量0.4公斤以下。

　　5、利用真空蒸發操作，不僅蒸發能力大，且物料可以在比較低的溫度蒸發，滿足熱敏性物料的濃縮要求。

　　6、三效蒸發器采用的是二效同時蒸發，使用二次蒸汽，耗能總量和單效濃縮器相比降低67%，一年的節能費可以收回濃縮器的全部投資。

　　7、三效蒸發器采用的是負壓外加熱自然型循環式的蒸發方式，蒸發速度快，濃縮比大，可以達到1.25-1.4。

　　8、多功能操作特點：可以回收酒精濃度80%;單效、雙效、三效可以反復使用且鍋收膏;能夠間歇、連續的進料。

以上介紹的就是三效蒸發器的主要優點，除此之外，三效蒸發器和物料接觸部分全都采用的是不銹鋼制作，更加符合GMP標準要求，而且還具有節能效益，深受很多企業的青睞。
